BS-100KIT
$0.00
Description
100瓦振动器套装规格书
文件编号：BS-100KIT
日期：2019-6-20
产品型号: BS-100KIT (振动套装)
厂商：宁波星能电子有限公司
MOBILE：13777008529
1、The bass shaker specification table（振动器制品规格表）
| 产品规格简述
Product specification explanation |
振动器单体 4Ω/50W | |
| 型 号(Model NO) | BS-100KIT | |
| 规 格 表(Parameter) | ||
| № | 项目(Items) | 规格说明（Specification） |
| 1.1 | 外形尺寸
Outer Dimensions |
外径Φ166㎜高50mm （振动器单体） |
| 1.2 | 额定交流阻抗
Rated.Impedance AC |
4Ω±10% at 22℃ |
| 1.3 | 额定直流电阻
Rated.Impedance DC |
3.6Ω±3% at 22℃ |
| 1.4 | 最低谐振频率
Resonance Freq(F0) |
32Hz at 22℃±10% |
| 1.5 | 有效频率范围
Freq.Range |
20~200Hz |
| 1.6 | 总额定输入功率
Nom.Input Power |
100W |
| 1.7 | 总最大输入功率
Max.Input Power |
110W |
| 1.8 | 振动力峰值
Vibration Force Peak |
1.5Kg |
| 1.9 | 纯音检听
Bazz&Rattle Test |
15V 20-200Hz |
| 1.10 | 极性
Polarity |
输入1.5V瞬间直流电压，引起磁路向上（标贴面为上）运动时，与正极相连接的输入端为“+”极。 |
| 1.11 | 动作
OPERATION |
10Vrms sine wave (AT 20 – 200Hz)
MUST BE NORMAL (without distortion) |
| 1.12 | 异常音
SWEEP TEST |
At rated freq. range / rated power / sine wave |
| 1.13 | 磁体
Magnet |
Φ70*Φ32*12 |
| 1.14 | 制品重量
Speaker Weight |
3公斤 |

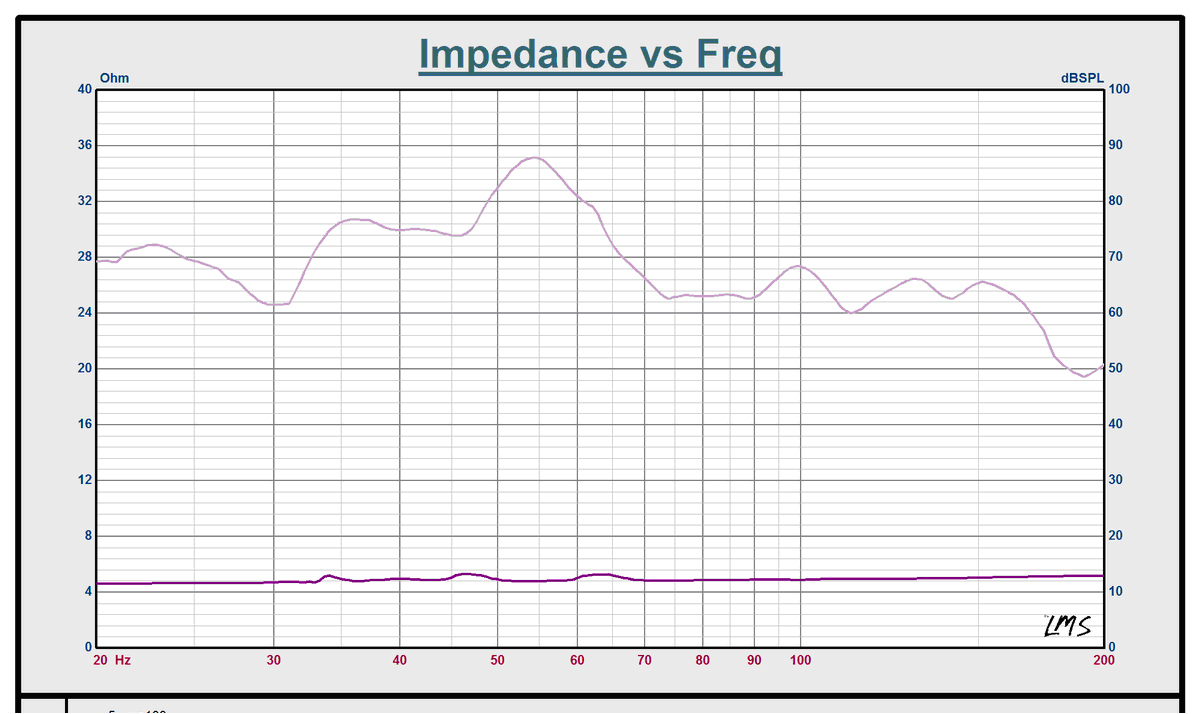

1.15 Impedance curve（阻抗曲线）

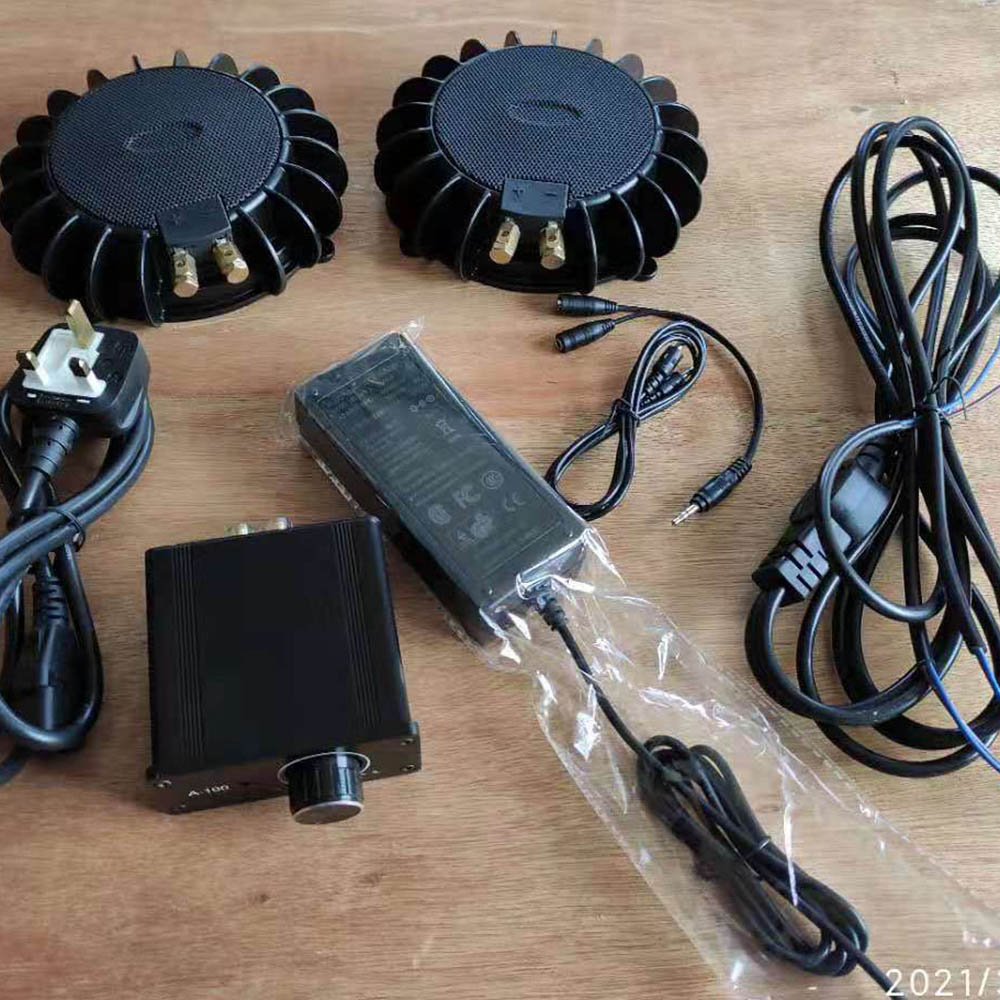

2、Product photo(产品照片)

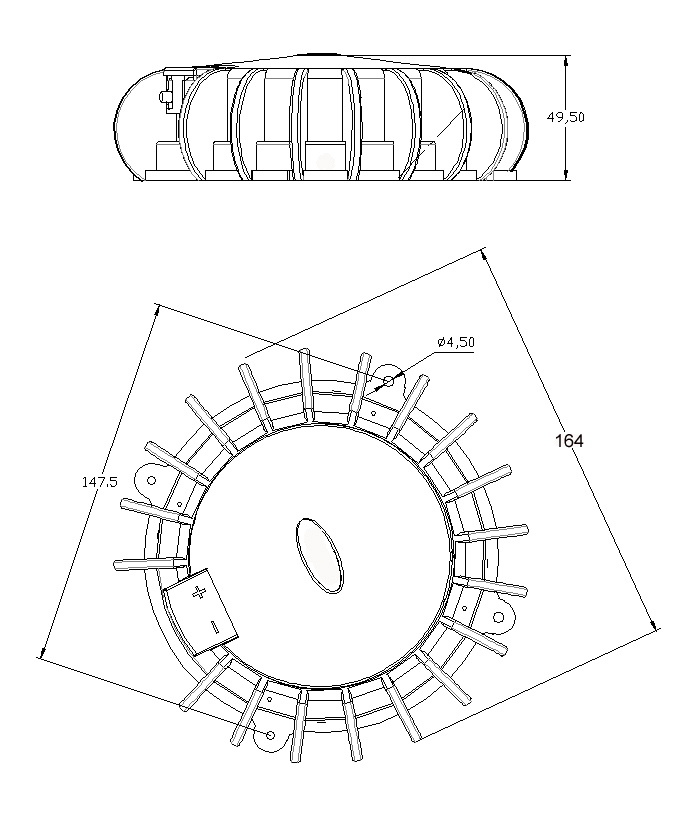

3、Product specification size(产品尺寸)
